Bienvenue dans le septième article de la série sur le développement de KDAMonitor !
Dans cet article, je vais couvrir la version v0.7 de ce projet. Cette version ne filtre encore aucun trafic réseau, elle met en place l’infrastructure WFP (provider, sublayer) sur laquelle viendra s’accrocher le capteur réseau de la v0.8. Une section de cet article va contenir le deuxième crash que j’ai rencontré.
Voici les fichiers concernés par cet article, et la section qui les explique :
| Fichier | Rôle | Section |
|---|---|---|
wfp_session.h | GUIDs provider/sublayer, déclarations | Implémenter la session WFP |
wfp_session.c | Ouverture de l’engine, ajout provider/sublayer, cleanup | Implémenter la session WFP |
driver_entry.c | Intégration dans DriverEntry/DriverUnload | Intégration dans driver_entry.c |
device.c / driver_entry.c | Crash #2 (PAGE_FAULT_IN_NONPAGED_AREA) et son fix | Crash #2 : le device object supprimé deux fois |
Le projet peut être retrouvé dans ce dépôt : KDAMonitor.
WFP en bref#
Comme indiqué par la documentation microsoft, la Windows Filtering Platform est un ensemble d’API et de services permettant de filtrer le trafic réseau.
Pour ouvrir une session de filtrage, on utilise FwpmEngineOpen qui établit la connexion avec le moteur WFP. Une fois la session ouverte, on peut déclarer un provider avec FwpmProviderAdd. Un provider est l’identité de l’application (ou driver) auprès du moteur WFP. Il permet, par exemple, d’interagir directement avec les objets, tels que les sublayers, enregistrés par KDAMonitor.
Les sublayers sont des espaces reservés qui permettent de stocker les filtres et le callout réseau de KDAMonitor (prévu pour la v0.8). Pour cette version, on se contente d’ouvrir la session et d’enregistrer le provider et le sublayer. Donc pour l’instant, aucun callout ou filtre.
Implémenter la session WFP#
Avant de commencer la partie concrète du code, il faut d’abord définir des GUIDs, leurs noms et descriptions, nous en avons besoin de deux :
- pour le provider :
DEFINE_GUID(KDAMON_WFP_PROVIDER_GUID,
0x16821234, 0xd300, 0x42f1,
0xbc, 0xe8, 0xd2, 0x23, 0x1a, 0xf3, 0x25, 0xc3);
#define KDAMON_WFP_PROVIDER_NAME L"KDAMonitor Provider"
#define KDAMON_WFP_PROVIDER_DESCRIPTION L"KDAMonitor - Kernel Driver Activity Monitor"- et pour le sublayer :
DEFINE_GUID(KDAMON_WFP_SUBLAYER_GUID,
0xa141444c, 0x7f15, 0x4a05,
0xa2, 0x95, 0x07, 0xca, 0x38, 0xc2, 0x3c, 0xb1);
#define KDAMON_WFP_SUBLAYER_NAME L"KDAMonitor Sublayer"
#define KDAMON_WFP_SUBLAYER_DESCRIPTION L"KDAMonitor sublayer for network event monitoring"Pour utiliser la macro
DEFINE_GUID, il faut commencer le fichier parINITGUID.
On définit aussi un handle pour le moteur (HANDLE g_EngineHandle) qui représente la connexion avec le moteur WFP. La fonction NTSTATUS KdaMonWfpSessionInit(void) se charge d’ouvrir la connexion avec le moteur WFP, puis d’enregistrer le provider et le sublayer de KDAMonitor. On commence par déclarer les structures utilisées par les trois étapes avant d’ouvrir la session avec FwpmEngineOpen :
NTSTATUS status;
FWPM_SESSION wfpSession = { 0 };
FWPM_PROVIDER provider = { 0 };
FWPM_SUBLAYER subLayer = { 0 };
status = FwpmEngineOpen(NULL, RPC_C_AUTHN_WINNT, NULL, &wfpSession, &g_EngineHandle);
if (status != STATUS_SUCCESS)
{
KdPrint((DRIVER_TAG " [ERROR]: FwpmEngineOpen failed with status 0x%X\n", status));
return STATUS_UNSUCCESSFUL;
}On enregistre ensuite le provider avec FwpmProviderAdd:
provider.providerKey = KDAMON_WFP_PROVIDER_GUID;
provider.displayData.name = KDAMON_WFP_PROVIDER_NAME;
provider.displayData.description = KDAMON_WFP_PROVIDER_DESCRIPTION;
provider.flags = 0;
provider.serviceName = NULL;
status = FwpmProviderAdd(g_EngineHandle, &provider, NULL);
if (status != STATUS_SUCCESS)
{
KdPrint((DRIVER_TAG " [ERROR]: FwpmProviderAdd failed with status 0x%X\n", status));
FwpmEngineClose(g_EngineHandle);
g_EngineHandle = NULL;
return STATUS_UNSUCCESSFUL;
}providerKey et displayData (nom + description) identifient le provider auprès du moteur WFP, et dans des outils comme netsh wfp show providers. serviceName reste à NULL car le provider n’est pas rattaché à un service Windows en particulier.
Et enfin le sublayer avec FwpmSubLayerAdd :
subLayer.subLayerKey = KDAMON_WFP_SUBLAYER_GUID;
GUID providerKey = KDAMON_WFP_PROVIDER_GUID;
subLayer.providerKey = &providerKey;
subLayer.displayData.name = KDAMON_WFP_SUBLAYER_NAME;
subLayer.displayData.description = KDAMON_WFP_SUBLAYER_DESCRIPTION;
subLayer.flags = 0;
subLayer.weight = (UINT16)0;
status = FwpmSubLayerAdd(g_EngineHandle, &subLayer, NULL);
if (status != STATUS_SUCCESS)
{
KdPrint((DRIVER_TAG " [ERROR]: FwpmSubLayerAdd failed with status 0x%X\n", status));
FwpmProviderDeleteByKey(g_EngineHandle, &KDAMON_WFP_PROVIDER_GUID);
FwpmEngineClose(g_EngineHandle);
g_EngineHandle = NULL;
return STATUS_UNSUCCESSFUL;
}
return STATUS_SUCCESS;subLayer.providerKey relie le sublayer au provider créé juste avant. weight définit la priorité relative entre sublayers, ce paramètre est sans importance tant qu’un seul sublayer existe.
À chaque étape, un échec défait ce que l’étage précédent a construit, dans l’ordre inverse : si FwpmProviderAdd échoue, on referme simplement la session avec FwpmEngineClose ; si FwpmSubLayerAdd échoue, on va un cran plus loin en supprimant d’abord le provider fraîchement créé (FwpmProviderDeleteByKey) avant de refermer la session.
Pour nettoyer/supprimer la session WFP, on fait appel à VOID KdaMonWfpSessionCleanup(void) qui est le symétrique de KdaMonWfpSessionInit et va donc supprimer le sublayer (FwpmSubLayerDeleteByKey), supprimer le provider (FwpmProviderDeleteByKey), fermer le moteur WFP (FwpmEngineClose) et remettre le handle du moteur à NULL (g_EngineHandle) :
VOID KdaMonWfpSessionCleanup(void)
{
NTSTATUS status;
if (g_EngineHandle == NULL)
return;
status = FwpmSubLayerDeleteByKey(g_EngineHandle, &KDAMON_WFP_SUBLAYER_GUID);
if (status != STATUS_SUCCESS)
{
KdPrint((DRIVER_TAG " [ERROR]: FwpmSubLayerDeleteByKey failed with status 0x%X\n", status));
}
status = FwpmProviderDeleteByKey(g_EngineHandle, &KDAMON_WFP_PROVIDER_GUID);
if (status != STATUS_SUCCESS)
{
KdPrint((DRIVER_TAG " [ERROR]: FwpmProviderDeleteByKey failed with status 0x%X\n", status));
}
status = FwpmEngineClose(g_EngineHandle);
if (status != STATUS_SUCCESS)
{
KdPrint((DRIVER_TAG " [ERROR]: FwpmEngineClose failed with status 0x%X\n", status));
}
g_EngineHandle = NULL;
KdPrint((DRIVER_TAG " [SUCCESS]: WFP session closed successfully\n"));
}Intégration dans driver_entry.c#
Dans le code, l’initialisation de la session WFP sera faite entre l’initialisation du device et de la file, la session WFP n’étant pas un capteur, elle est placée au début.
L’ordre d’initialisation dans DriverEntry sera donc :
- le device
- la session WFP
- la file
- le log writer
- et les callbacks (processus et image)
On ajoute donc cela à la fonction :
// --- Initialize WFP session ---
status = KdaMonWfpSessionInit();
if (!NT_SUCCESS(status))
{
KdPrint((DRIVER_TAG " [ERROR]: KdaMonWfpSessionInit failed\n"));
goto cleanup_device;
}La destruction de ces éléments dans DriverUnload se fait dans l’ordre inverse. Voici donc les deux fonctions complètes :
void DriverUnload(_In_ PDRIVER_OBJECT DriverObject)
{
UNREFERENCED_PARAMETER(DriverObject);
KdPrint((DRIVER_TAG " [INFO]: Driver Unload begin\n"));
// --- Unregister callbacks ---
KdaMonImageCallbackUnregister();
KdaMonProcessCallbackUnregister();
// --- Stop the log writer ---
KdaMonLogWriterStop();
// --- Destroy the event queue ---
KdaMonEventQueueDestroy();
// --- Cleanup WFP session ---
KdaMonWfpSessionCleanup();
// --- Delete device object ---
KdaMonDeleteDevice(&g_DeviceObject);
KdPrint((DRIVER_TAG " [INFO]: Driver Unload complete\n"));
}
NTSTATUS DriverEntry(_In_ PDRIVER_OBJECT DriverObject, _In_ PUNICODE_STRING RegistryPath)
{
UNREFERENCED_PARAMETER(RegistryPath);
KdPrint((DRIVER_TAG " [INFO]: DriverEntry begin\n"));
NTSTATUS status;
DriverObject->DriverUnload = DriverUnload;
DriverObject->MajorFunction[IRP_MJ_CREATE] = KdaMonCreateClose;
DriverObject->MajorFunction[IRP_MJ_CLOSE] = KdaMonCreateClose;
DriverObject->MajorFunction[IRP_MJ_DEVICE_CONTROL] = KdaMonDeviceControl;
// --- Create device object ---
status = KdaMonCreateDevice(DriverObject, &g_DeviceObject);
if (!NT_SUCCESS(status))
{
goto cleanup_none;
}
// --- Initialize WFP session ---
status = KdaMonWfpSessionInit();
if (!NT_SUCCESS(status))
{
KdPrint((DRIVER_TAG " [ERROR]: KdaMonWfpSessionInit failed\n"));
goto cleanup_device;
}
// --- Initialize the event queue ---
if (!KdaMonEventQueueInitialize())
{
KdPrint((DRIVER_TAG " [ERROR]: EventQueueInitialize failed\n"));
status = STATUS_UNSUCCESSFUL;
goto cleanup_wfp;
}
// --- Start the log writer thread ---
if (!KdaMonLogWriterStart(DriverObject))
{
KdPrint((DRIVER_TAG " [ERROR]: KdaMonLogWriterStart failed\n"));
status = STATUS_UNSUCCESSFUL;
goto cleanup_queue;
}
// --- Register process creation callback ---
status = KdaMonProcessCallbackRegister();
if (!NT_SUCCESS(status))
{
KdPrint((DRIVER_TAG " [ERROR]: KdaMonProcessCallbackRegister failed\n"));
goto cleanup_logwriter;
}
// --- Register image load callback ---
status = KdaMonImageCallbackRegister();
if (!NT_SUCCESS(status))
{
KdPrint((DRIVER_TAG " [ERROR]: KdaMonImageCallbackRegister failed\n"));
goto cleanup_process;
}
KdPrint((DRIVER_TAG " [SUCCESS]: Initialized successfully\n"));
return STATUS_SUCCESS;
cleanup_process:
KdaMonProcessCallbackUnregister();
cleanup_logwriter:
KdaMonLogWriterStop();
cleanup_queue:
KdaMonEventQueueDestroy();
cleanup_wfp:
KdaMonWfpSessionCleanup();
cleanup_device:
KdaMonDeleteDevice(&g_DeviceObject);
cleanup_none:
return status;
}La structure de nettoyage des objets en cas d’échec d’initialisation dans
DriverEntryde la version précédente a été modifiée afin d’utiliser des goto qui rend le code bien plus propre.
Crash #2 : le device object supprimé deux fois#
Contexte#
Ce crash est apparu en testant le refactor de DriverEntry présenté plus haut. Le dump est conservé dans le repo au sein du fichier docs/dumps/2_PAGE_FAULT_IN_NONPAGED_AREA.dmp.
Le bugcheck relevé est PAGE_FAULT_IN_NONPAGED_AREA (0x50), avec un accès en lecture (Arg2 = 0) à une adresse invalide. L’instruction fautive se trouve dans nt!ObQueryNameStringMode, appelée depuis nt!IoDeleteDevice, elle-même appelée depuis KdaMonDeleteDevice (device.c) dans DriverUnload (driver_entry.c) :
nt!ObQueryNameStringMode+a8
fffff802`7a369ad8 488b81a0000000 mov rax,qword ptr [rcx+0A0h]IoDeleteDevice appelle en interne ObQueryNameString pour résoudre le nom de l’objet avant de le supprimer — ici, sur un DEVICE_OBJECT déjà libéré.
Diagnostic#
Le code fautif se trouvait dans DriverEntry, à qui il manquait un return STATUS_SUCCESS; juste après le log de succès :
KdPrint((DRIVER_TAG " [SUCCESS]: Initialized successfully\n"));
// il manque : return STATUS_SUCCESS;
cleanup_process:
KdaMonProcessCallbackUnregister();
cleanup_wfp:
KdaMonWfpSessionCleanup();
cleanup_logwriter:
KdaMonLogWriterStop();
cleanup_queue:
KdaMonEventQueueDestroy();
cleanup_device:
KdaMonDeleteDevice(g_DeviceObject);
cleanup_none:
return status; // le driver arrive là même sans erreur !
Sans ce return, l’exécution tombait directement dans la cascade de cleanup même après une initialisation réussie avant de renvoyer STATUS_SUCCESS.
KdaMonDeleteDevice recevait g_DeviceObject par valeur. Elle pouvait donc libérer le DEVICE_OBJECT, mais pas mettre g_DeviceObject à NULL.
Ainsi, après le premier appel, g_DeviceObject contenait toujours l’adresse de l’objet désormais libéré (dangling pointer).
Lors du déchargement, DriverUnload appelait de nouveau KdaMonDeleteDevice(g_DeviceObject), qui tentait alors d’utiliser ce pointeur invalide, provoquant le crash.
Résolution#
Le correctif intervient à deux niveaux :
- le
return status;manquant, ajouté juste après le log de succès - et
KdaMonDeleteDevicequi prend désormais unPDEVICE_OBJECT*et remet le pointeur de l’appelant àNULLaprès suppression, en renfort contre un futur double-cleanup :
void KdaMonDeleteDevice(_Inout_ PDEVICE_OBJECT* DeviceObject)
{
UNICODE_STRING symLink = RTL_CONSTANT_STRING(KDAMON_SYMLINK_NAME);
IoDeleteSymbolicLink(&symLink);
if (*DeviceObject != NULL)
{
IoDeleteDevice(*DeviceObject);
*DeviceObject = NULL;
}
...
}Les appelants passent désormais &g_DeviceObject plutôt que g_DeviceObject.
Validation#
Pour cette version, la validation consiste à vérifier que le provider et le sublayer de KDAMonitor apparaissent bien dans l’état du moteur WFP après le chargement du driver, et disparaissent après son déchargement. Pour cela, j’ai utilisé netsh wfp show state avant, pendant, et après le cycle de vie du driver, à l’aide du script suivant (test_v07.ps1) :
# test_v07.ps1
$Driver = "KDAMonitor"
$DriverPath = "$env:USERPROFILE\Desktop\$Driver.sys"
netsh wfp show state file=wfpstate_before.xml
sc.exe stop $Driver
sc.exe delete $Driver
sc.exe create $Driver type= kernel binPath= $DriverPath
sc.exe start $Driver
netsh wfp show state file=wfpstate_after_load.xml
sc.exe stop $Driver
netsh wfp show state file=wfpstate_after_unload.xml

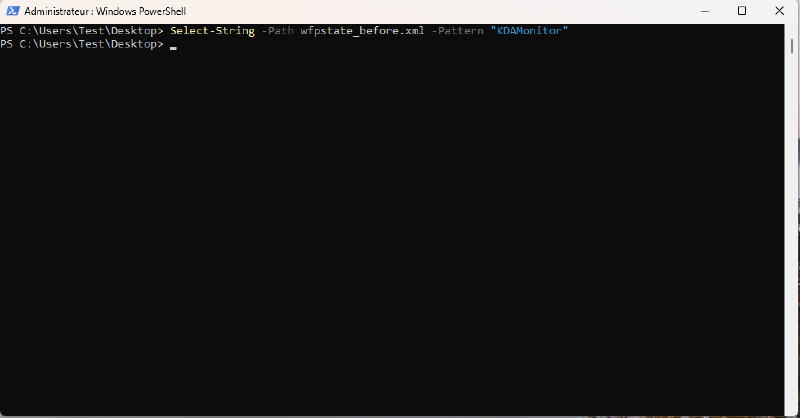

sc.exe delete $DriverAvant chargement, aucune entrée KDAMonitor :

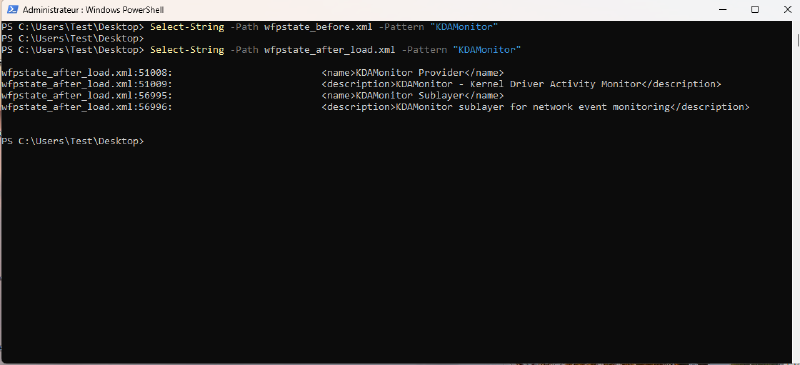

Après chargement, le provider et le sublayer apparaissent bien dans l’état du moteur WFP :

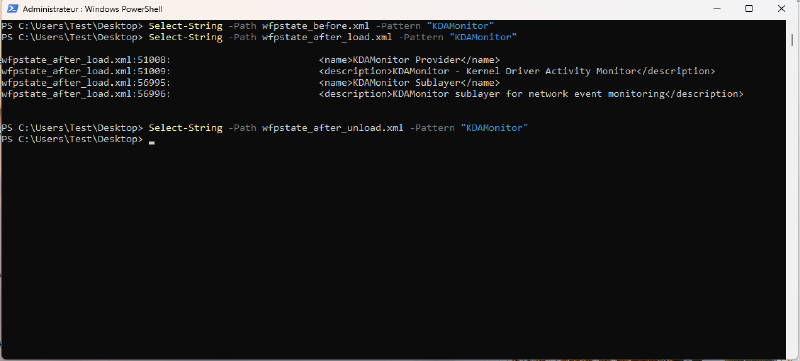

Et après déchargement, plus aucune trace des deux :
Conclusion#
Dans cette version, la session WFP a été ouverte, le provider et le sublayer de KDAMonitor enregistrés, en attente du premier filtre.
Bien que cette version n’ait pas été très intéressante (un peu ennuyeuse :)), elle est nécessaire pour la partie que je trouve la plus intéressante : le capteur réseau.
Merci d’avoir lu jusqu’au bout et à bientôt pour le prochain et huitième article de cette série : Surveillance des connexions réseau avec la Windows Filtering Platform.
