03 - Les exceptions : construire la table de vecteurs

Bienvenue dans le troisième article de la série sur le développement de mon noyau AArch64 bare-metal !

Dans cet article, je vais présenter la version v0.2 de ce projet. Le but de cette version est d’implémenter les exceptions du noyau : obtenir un noyau capable de détecter et de gérer une exception synchrone (via svc) ainsi qu’une interruption matérielle asynchrone (IRQ), grâce à une table de vecteurs, un handler synchrone, un handler IRQ et le GIC (contrôleur d’interruptions).

Voici les fichiers concernés par cet article, et la section qui les explique :

Le projet peut être retrouvé dans ce dépôt : aarch64-baremetal-kernel.

Modèle d’exception AArch64

#

Cette section est fortement inspirée de la documentation officielle d’ARM : Learn the architecture - AArch64 Exception Model.

Exceptions synchrones et asynchrones

#

En AArch64, il existe deux types d’exceptions :

• les exceptions synchrones qui sont causées (ou liées) à l’instruction actuellement exécutée
• les exceptions asynchrones qui sont causées par un élément extérieur au flux d’instruction.

Une exception synchrone est directement provoquée par l’instruction en cours d’exécution : un appel système (svc), une instruction invalide, ou une faute mémoire par exemple. L’adresse de retour a une relation définie par l’architecture avec l’instruction fautive et ce type d’exception ne peut pas être masqué, autrement dit elle interrompt le flux d’instruction.

Une exception asynchrone provient d’un événement externe, par exemple : un timer, un périphérique ou un autre cœur. On parle alors d’interruption (IRQ, FIQ ou SError). Contrairement aux exceptions synchrones, les interruptions peuvent être masquées via le registre PSTATE.DAIF, et sont gérées via le GIC (Generic Interrupt Controller), qu’on détaillera plus loin dans cet article.

Dans cet article, on va provoquer et gérer un exemple de chaque type : un svc pour la partie synchrone, et un SGI (Software-Generated Interrupt) via le GIC pour la partie asynchrone.

Voici les registres utilisés pour gérer les exceptions :

Le suffixe x dépend de l’EL courant. Ce noyau ne tournant qu’à EL1, on utilisera uniquement ELR_EL1, ESR_EL1, SPSR_EL1 et VBAR_EL1.

eret restaure PSTATE depuis SPSR_ELx et fait sauter le CPU à l’adresse contenue dans ELR_ELx, de manière atomique. Pour un svc, ELR_EL1 contient l’adresse de l’instruction suivant le svc.

La table de vecteurs

#

Chaque EL possède sa propre table de vecteurs, dont l’adresse est indiquée par VBAR_ELx. Cette table contient 16 entrées de 128 octets (ce qui donne 32 instructions) chacune, et doit être alignée sur 2 Ko.

Ce noyau ne tourne qu’à EL1, sans EL0. Seules les deux entrées en gras (+0x200, +0x280) nous concernent, le reste sera composé de stubs.

Implémenter la table de vecteurs

#

Pour implémenter la table de vecteurs, je me suis inspiré du fichier 11_exceptions_part1_groundwork/src/_arch/aarch64/exception.s dans le dépôt rust-raspberrypi-OS-tutorials.

Les macros CALL_HANDLER et UNUSED_VECTOR

#

Dans un nouveau fichier src/exceptions/vectors.s, on va créer plusieurs composants :

• Tout d’abord, une macro qui va appeler le handler correct lié à l’exception demandée :

.macro CALL_HANDLER handler
vector_\handler:
    mrs x19,  ELR_EL1
    mrs x20,  SPSR_EL1
    mrs x21,  ESR_EL1

    mov x0, sp

    bl \handler
.endm

Cette macro CALL_HANDLER sauvegarde ELR/SPSR/ESR dans des registres callee-saved (x19-x21) avant d’appeler le vrai handler, avec sp passé en x0.

• Ensuite, il faut une macro qui va servir de handler pour toutes les autres exceptions non implémentées :

.macro UNUSED_VECTOR
1:
    wfe
    b   1b
.endm

La macro UNUSED_VECTOR utilise un label numérique local pour pouvoir être expansée plusieurs fois sans collision de symboles.

Alignement et .org

#

Ensuite, on va établir la table de vecteurs :

.align 11

_exception_vector_table:
.org 0x000
    UNUSED_VECTOR
.org 0x080
    UNUSED_VECTOR
...

.org 0x200
    CALL_HANDLER el_synchronous
.org 0x280
    CALL_HANDLER el_irq
...

.org 0x800

Au début, on aligne la table sur 2048 octets (2 KiB), comme l’exige VBAR_EL1.

Ensuite, .org permet de placer chaque entrée à l’offset exact attendu dans la table, en avançant le compteur de position de l’assembleur si nécessaire.

La plupart des entrées de cette table renvoient vers UNUSED_VECTOR. Dans notre cas, les deux entrées qui nous intéressent sont celles aux offsets 0x200 et 0x280, où l’on place respectivement CALL_HANDLER el_synchronous et CALL_HANDLER el_irq.

Déclencher l’exception synchrone

#

uart_put_hex

#

Avant de rajouter l’exception synchrone, il faut rajouter dans src/uart/uart.s, une fonction permettant d’afficher (via l’UART) une chaîne hexadécimale de 64 bits :

uart_put_hex:
    stp x19, x20, [sp, #-32]!
    stp x30, xzr, [sp, #16]

    mov x19, x0
    mov x20, #16

hex_loop:
    lsr x3, x19, #60
    and x3, x3, #0xF

    ldr x2, =hex_chars
    ldrb w0, [x2, x3]
    bl uart_putc

    lsl x19, x19, #4

    subs x20, x20, #1
    b.ne hex_loop

    ldp x30, xzr, [sp, #16]
    ldp x19, x20, [sp], #32
    ret

hex_chars:
    .asciz "0123456789ABCDEF"

Cette fonction est nécessaire car uart_puts ne gère que de l’ASCII, or l’idée est d’afficher la valeur des registres lors de chaque exception.

Le handler synchrone

#

Dans src/exceptions/handlers.s, on définit el_synchronous, la fonction appelée par CALL_HANDLER. Le handler ne doit pour l’instant faire qu’afficher des informations. Il commence par afficher Synchronous exception caught!\n lorsqu’il est appelé puis il va afficher les valeurs dans ELR_EL1, SPSR_EL1 et ESR_EL1.

el_synchronous:
    stp x29, x30, [sp, #-16]!

    ldr x0, =message_synchronous
    bl uart_puts

    ldr x0, =message_prefix_elr_el1
    bl uart_puts
    mov x0, x19
    bl uart_put_hex

    ldr x0, =message_prefix_spsr_el1
    bl uart_puts
    mov x0, x20
    bl uart_put_hex

    ldr x0, =message_prefix_esr_el1
    bl uart_puts
    mov x0, x21
    bl uart_put_hex

    ldp x29, x30, [sp], #16
    eret

x19, x20 et x21, remplis par CALL_HANDLER, survivent aux appels uart_puts/uart_put_hex puisque ce sont des registres callee-saved. Le eret final permet de reprendre l’exécution juste après l’instruction ayant déclenché l’exception.

Il ne reste plus qu’à configurer VBAR_EL1 et à déclencher l’exception. Dans src/boot/boot.s :

ldr x0, =_exception_vector_table
msr vbar_el1, x0

...

svc #0

VBAR_EL1 doit être configuré avant toute instruction pouvant lever une exception. Le svc #0 provoque ensuite volontairement une exception synchrone, qui va être interceptée à l’offset +0x200 de la table de vecteurs.

Résultat

#

qemu-system-aarch64 -M virt -cpu cortex-a57 -nographic -kernel build/kernel.elf

Hello, AArch64!

Synchronous exception caught!
ELR_EL1:  0x0000000040000024
SPSR_EL1: 0x0000000040000345
ESR_EL1:  0x0000000056000000

• ESR_EL1, bits [31:26] (champ EC) = 0x15, la classe d’exception correspondant à un SVC en AArch64.

Voir ARM A64 Instruction Set - SVC.

• SPSR_EL1, bits [3:0] = 0x5 = EL1h (EL1, SP_ELx).

Voir ARM AArch64 System Registers - SPSR_EL1.

• ELR_EL1 (0x40000024) correspond bien à l’adresse de l’instruction suivant le svc #0 (0x40000020) dans boot.s, vérifiable via aarch64-none-elf-objdump -d build/kernel.elf :

0000000040000000 <_start>:
    ...
    4000001c:   d50342ff        msr     daifclr, #0x2
    40000020:   d4000001        svc     #0x0
    40000024:   58000160        ldr     x0, 40000050 <_start+0x50>
    ...

Le GIC et le handler IRQ

#

Encore une fois, pour cette partie, je me suis basé sur la documentation officielle d’ARM : Arm Generic Interrupt Controller Architecture Specification (GICv2). QEMU virt avec cortex-a57 implémente un GICv2.

Distributeur et interface CPU

#

Le GIC (Generic Interrupt Controller) est le contrôleur d’interruptions standard d’ARM : une ressource centralisée entre toutes les sources d’interruptions possibles et le CPU.

Le GIC se découpe en deux blocs :

Le cycle de vie d’une interruption suit trois étapes :

1. Acknowledge : lecture de GICC_IAR, qui retourne l’ID de l’interruption en attente et la passe à l’état actif.
2. Handle : le handler s’exécute.
3. Complete : écriture de la même valeur dans GICC_EOIR.

Trouver GICD_BASE / GICC_BASE

#

Comme pour l’UART, il faut trouver l’adresse de base de ces deux composants (le distributeur et l’interface) :

qemu-system-aarch64 -M virt -cpu cortex-a57 -machine dumpdtb=virt.dtb -nographic
dtc -I dtb -O dts virt.dtb | grep -A 5 intc

On obtient :

        intc@8000000 {
                phandle = <0x8002>;
                reg = <0x00 0x8000000 0x00 0x10000 0x00 0x8010000 0x00 0x10000>;
                compatible = "arm,cortex-a15-gic";
                ranges;
                #size-cells = <0x02>;

D’après le device tree standard arm,gic, le Distributeur est listé en premier dans reg :

Ces adresses sont confirmées directement dans le code source de QEMU : hw/arm/virt.c définit VIRT_GIC_DIST à 0x08000000 et VIRT_GIC_CPU à 0x08010000.

gic_init

#

Les offsets des registres utilisés sont regroupés dans un fichier séparé, src/gic/gic.inc, afin d’être partagés entre plusieurs fichiers .s :

.equ GICD_BASE,       0x08000000
.equ GICC_BASE,       0x08010000
.equ GICD_CTLR,       0x000
.equ GICD_ISENABLER0, 0x100
.equ GICD_SGIR,       0xF00
.equ GICC_CTLR,       0x000
.equ GICC_PMR,        0x004
.equ GICC_IAR,        0x00C
.equ GICC_EOIR,       0x010

Dans src/gic/gic.s :

gic_init:
    ldr x0, =GICD_BASE
    mov w1, #0x1
    str w1, [x0, #GICD_CTLR]      // enable Group 0 forwarding

    ldr x0, =GICD_BASE
    mov w2, #0x1
    str w2, [x0, #GICD_ISENABLER0] // enable SGI 0

    ldr x0, =GICC_BASE
    mov w3, #0xFF
    str w3, [x0, #GICC_PMR]        // let all priorities through

    ldr x0, =GICC_BASE
    mov w4, #0x1
    str w4, [x0, #GICC_CTLR]       // enable Group 0 signaling

    ret

.include colle littéralement le contenu de gic.inc dans le fichier au moment de l’assemblage. C’est nécessaire ici car un offset utilisé en immédiat ([x0, #GICD_CTLR]) doit être connu de l’assembleur dès l’assemblage, pas seulement au link. Le Makefile passe -Isrc pour que .include "gic/gic.inc" se résolve relativement à src/.

gic_init configure donc quatre choses :

• l’activation du forwarding des interruptions Group 0 au niveau du Distributeur
• l’activation du SGI 0
• le masque de priorité de l’interface CPU (0xFF = tout laisse passer)
• et l’activation de la signalisation Group 0 côté interface CPU.

Cette fonction est appelée une fois, tôt dans _start, dans src/boot/boot.s :

bl gic_init

Le handler IRQ et déclenchement du SGI

#

Le handler IRQ va faire à peu près la même chose que le handler synchrone (afficher un message et un registre en hexadécimal, puis eret). Cependant, il n’y a qu’un seul registre à afficher (GICC_IAR) et il faut gérer le cycle Acknowledge/Complete du GIC vu plus haut :

el_irq:
    stp x22, x30, [sp, #-16]!

    ldr x0, =GICC_BASE
    ldr w22, [x0, #GICC_IAR]       // moves the interrupt to active

    ldr x0, =message_irq
    bl uart_puts
    ldr x0, =message_prefix_iar
    bl uart_puts
    mov x0, x22
    bl uart_put_hex

    ldr x0, =GICC_BASE
    str w22, [x0, #GICC_EOIR]      // write back the exact value read

    ldp x22, x30, [sp], #16
    eret

x22 est utilisé plutôt que x19-x21 (déjà réservés par CALL_HANDLER pour ELR_EL1/SPSR_EL1/ESR_EL1) afin de conserver la valeur de GICC_IAR à travers les appels à uart_puts/uart_put_hex.

On commence par démasquer les IRQ, masquées par défaut au reset. Toujours dans src/boot/boot.s :

msr daifclr, #2

Voir ARM AArch64 System Registers - DAIF.

Puis, dans src/boot/boot.s, écrire dans GICD_SGIR pour déclencher le SGI :

ldr x0, =GICD_BASE
mov w1, #0x2000000
str w1, [x0, #GICD_SGIR]

0x2000000 encode TargetListFilter = 0b10 (bits [25:24], cible le processeur courant uniquement) combiné à l’ID de SGI 0 (bits [3:0]). Cette écriture déclenche immédiatement l’interruption, qui est prise en charge à l’offset +0x280 de la table de vecteurs.

Voir GICv2 Architecture Specification pour l’encodage de GICD_SGIR (TargetListFilter en bits [25:24], ID de SGI en bits [3:0]).

Compiler et vérifier

#

On commence par compiler et vérifier que les symboles attendus sont bien présents :

make clean && make
aarch64-none-elf-nm build/kernel.elf | grep -E "exception_vector_table|el_irq|el_synchronous|gic_init"

0000000040000800 T _exception_vector_table
00000000400000a4 T el_irq
0000000040000058 T el_synchronous
0000000040001000 T gic_init
0000000040000a80 t vector_el_irq
0000000040000a00 t vector_el_synchronous

_exception_vector_table se trouve à l’adresse 0x40000800, un multiple de 0x800 (2048), ce qui confirme que l’alignement sur 2 Ko demandé par VBAR_EL1 a bien été respecté par le linker.

On retrouve aussi vector_el_synchronous et vector_el_irq, les labels locaux générés respectivement par CALL_HANDLER el_synchronous et CALL_HANDLER el_irq, à 0x40000800 + 0x200 = 0x40000a00 et 0x40000800 + 0x280 = 0x40000a80. Les deux entrées étant bien routées à leurs offsets attendus dans la table, on en conclut que tout est bon.

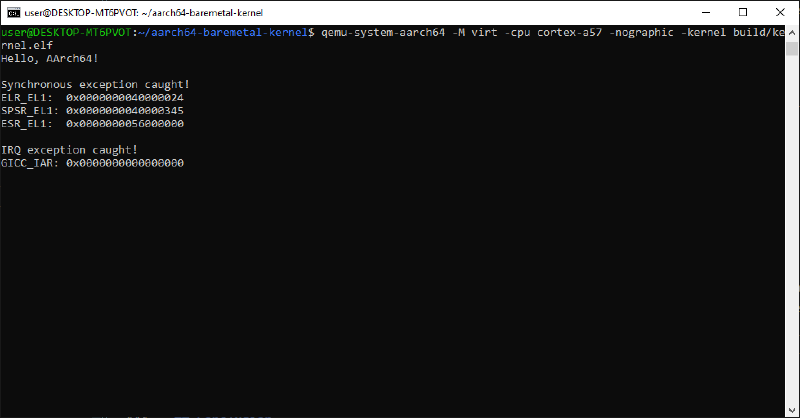

Enfin, on lance le kernel avec QEMU :

Conclusion

#

Le noyau a maintenant sa propre table de vecteurs (qu’il faut encore peupler) ainsi que des handlers rudimentaires pour les vecteurs implémentés.

Merci d’avoir lu jusqu’au bout, et à bientôt pour le prochain article : Mettre en place le timer ARM.
